華天消防設備電源監控系統可準確監控消防設備供電電源的故障和異常狀態，及時報警提醒消除隱患，防止發生火災時消防設備無電可用、設備不能正常投入使用等情況，保障消防聯動系統的可靠性。該系統具有可靠性、實時性并具有數字化、智能化、網絡化、自動化和連續監控等特性。

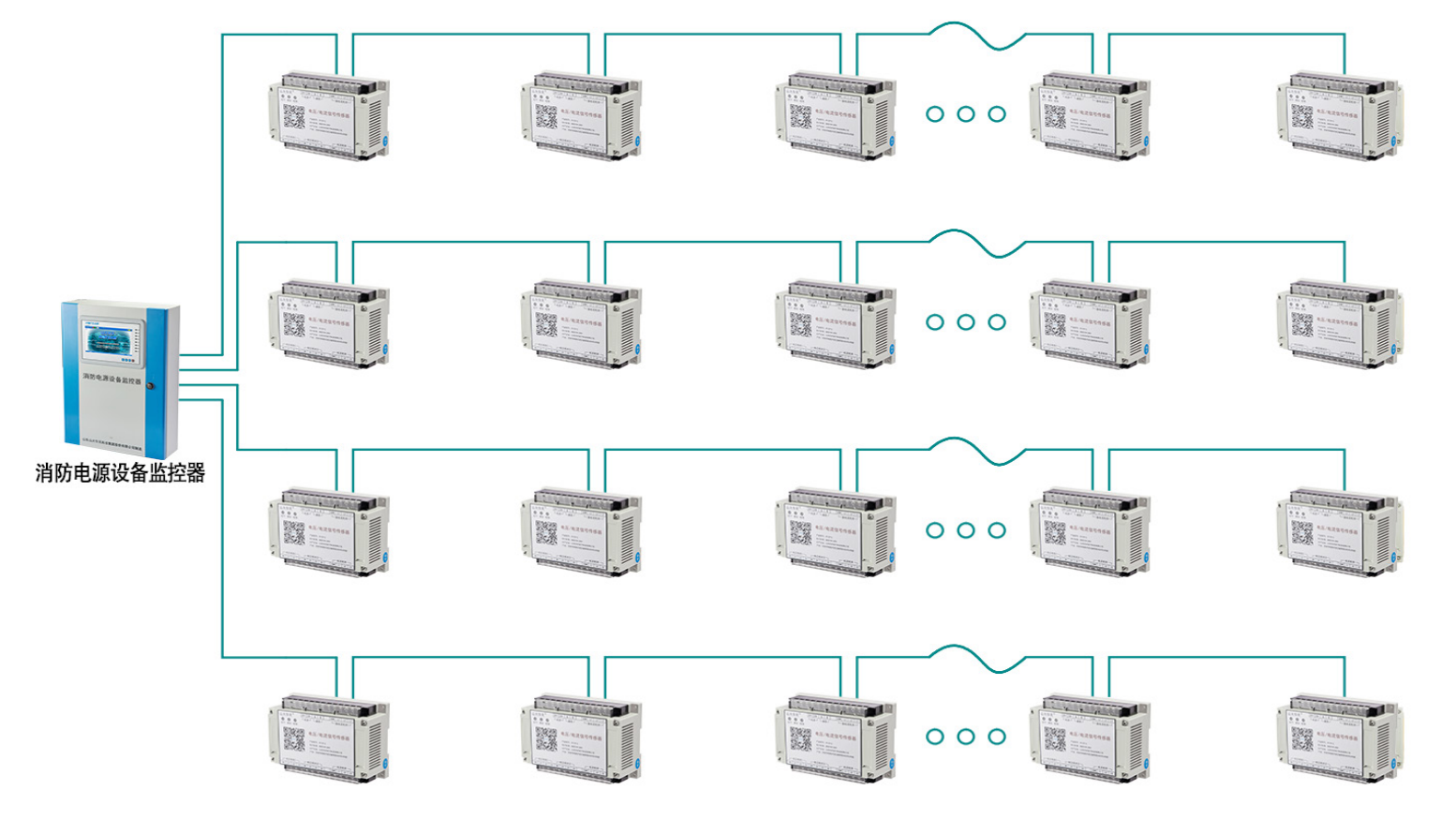

該系統由消防設備電源狀態監控器、電壓/電流傳感器組成。通過監控模塊(傳感器)對消防設備的電源進行實時監控，再由通訊上傳至監控主機(監控器》，通過監控主機顯示所監控消防設備電源的實時狀態;監控模塊主要監測消防設備電源的電壓、電流、開關狀態等有關設備電源的狀態信息，從而判斷電源設備是否存在斷路、過壓、欠壓、缺相、錯相以及過流(過載)等故障信息并報警、記錄。

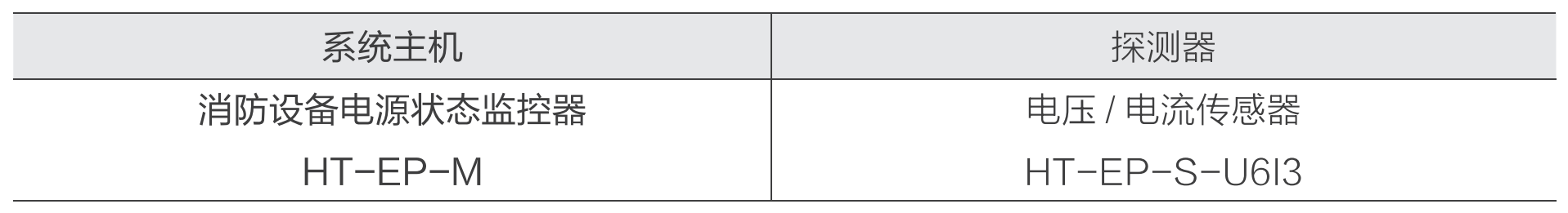

設備及型號
系統功能
1.監控報警
被監控設備電源回路開關狀態；
被監控設備電源的工作狀態(電壓、電 流及報警狀態信息);
報警響應時間：≤2s;
報警聲信號：可手動消除，當再次有報 警信號輸入時，能再次啟動；
報警光信號：紅色 LED 指示燈常亮。
2.故障報警
監控器與模塊(電壓/電流信號傳感器) 之間的連接線斷路、短路；
監控器主電源欠壓(≤80%主電源電壓) 或過壓(≥110%主電源電壓);
監控器與其分體電源間連接線斷路、短路 故障報警響應時間：≤2s;
故障報警聲信號：手動消除，當再次有 報警信號輸入時，能再次啟動；
故障報警光信號：黃色 LED 指示燈常亮 故障期間，非故障回路的正常工作不受影響。
3.控制輸出
監控器報警控制輸出：常開無源觸點。
4.系統自檢
連接檢查：通信線路及供電線路的斷路、短路、接地自檢；
設備自檢：主機及探測器的功能自檢；
自檢耗時：≤60s。
5.報警記錄
記錄1000條相關故障報警信息；
報警類型：故障類型、發生時間、故障描述；
報警事件查詢：直接通過監控主機進行查詢報警記錄打印。
6.操作分級
日常值班級：可進入軟件界面查看實時監測情況、消除報警聲音和查詢報警記錄；
監控操作級：可操作除針對系統本身的信息維護外的其他操作；
系統管理級：可操作系統的任何一個功能模塊。

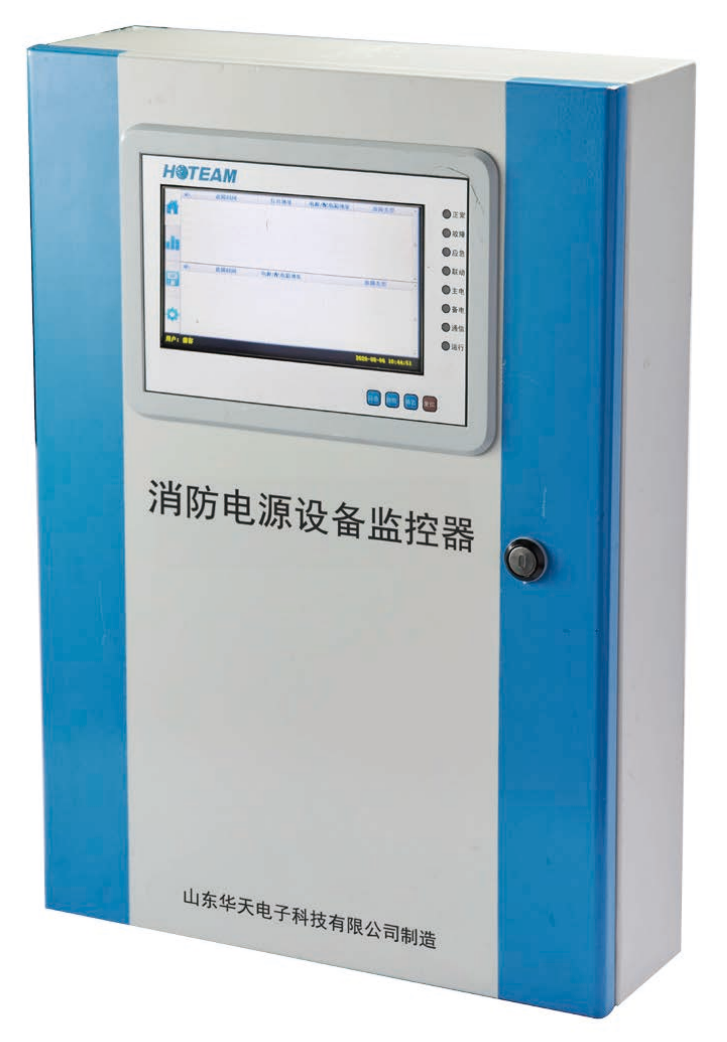

消防電源設備監控器
技術特點
(1)嵌入式一體化觸摸屏，操作方便。
(2)配有蓄電池，斷電后可持續供電8小時。
(3)系統用戶權限分級，防止誤操作。
(4)可與火災報警系統連接。
(5)具有歷史事件記錄功能。
(6)壁掛式安裝。
技術參數

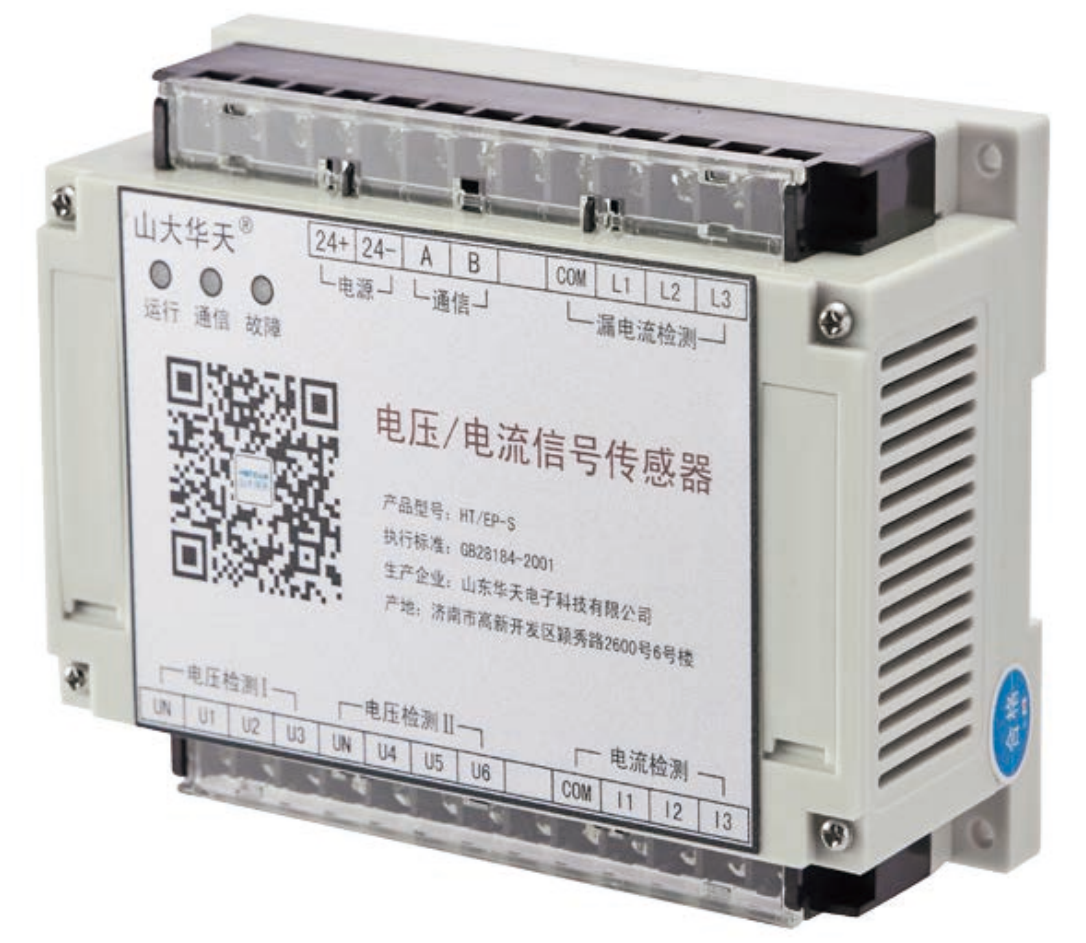

電壓/電流信號傳感器
技術特點
(1)自由組合
可帶互感器的類型： A:O-6 路電壓檢測，B:0-3 路負載電流檢測。
(2)報警功能
具有過壓、欠壓、過流等報警功能。
(3)參數設置
可以設置地址和電壓、電流檢測路數。
可以通過上位機通信的方式分支路設定電流報警限定值、電壓報警的限定值，設定值可連續調節。
基本參數
產品型號：HT-EP-S-U6I3，外形尺寸：155mm*60mm*110mm
供電電源： DC24V(-15%~+10%)，通訊方式：無極性二總線

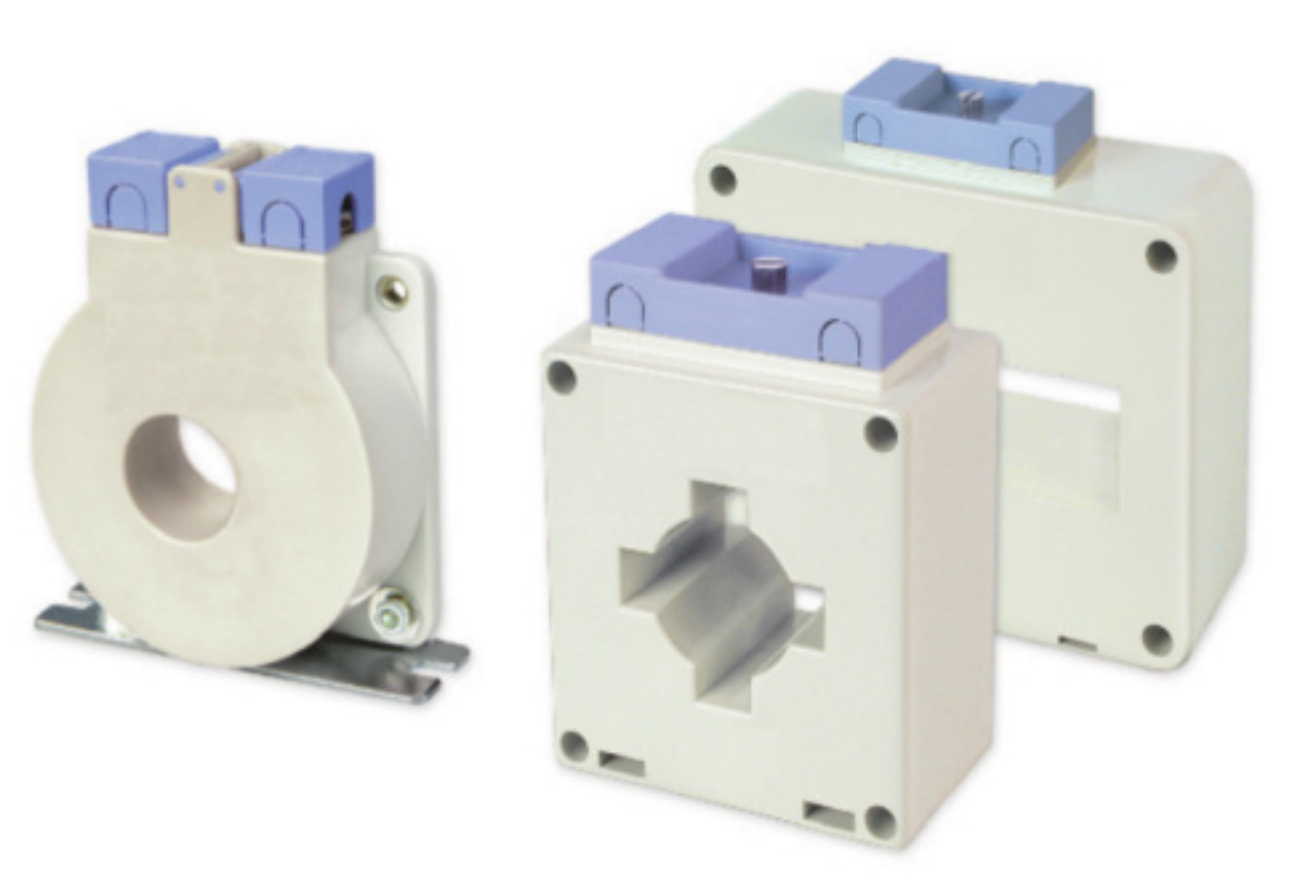

電流互感器
技術特點
(1)一次側直接穿芯，無需斷開導線。
(2)外殼選用高強度阻燃PC,全封閉結構，阻燃等級V1。
(3)內部鐵心選用優質取向硅鋼片。
(4)線徑按照經濟電流密度選定，升溫更少。
(5)先進可靠的檢測設備，確保符合質量標準。
(6)通過國家計量認證。
基本參數
額定頻率：50~60Hz
環境溫度：-30℃~+70℃
海拔高度：≤3000m
工頻耐壓：3000V,1min 50Hz(外殼和二次線圈之間)
絕緣等級：E
布線要求
(1)消防設備電源監控系統的導線選擇、線路敷設、接地電阻，應與火災自動報警系統的要求相同。
(2)傳輸線路應采用金屬管、可撓(金屬)電氣導管、B1 級以上的鋼性塑料管或封閉式線槽。
(3)與電力、照明合用豎井時，應與配電線路電纜分別布置在豎井的兩側。
(4)合用線槽時不同電壓等級的線纜應有隔板分隔。
(5)宜采用紅藍或紅黑兩種不同顏色的導線，正極為紅色，負極為藍色或黑色。
